TH140A里氏硬度計應用領域
機床導軌，汽車底盤的硬度檢測
已安裝的機械或永久性組裝部件
模具型腔等試驗空間很狹小的工件
大型工件大范圍內多處測量部位的快速檢驗
壓力容器、汽輪發電機及其它設備失效分析
軸承及其它零件生產流水線
金屬材料倉庫的材料區分
熱處理工件的質量控制
要求對測試結果的正規原始記錄
可實現六種硬度（HL、HRB、HRC、HB、HV、HS）間的相互轉換及硬度與抗拉強度間的相互轉換
可顯示測量值、平均值、日期、沖擊方向、測試次數、測試材料、硬度制等信息，顯示信息豐富。
功能特點
一臺主機可配備7種不同沖擊裝置使用，更換時不需校準，自動識別
可輸入測試日期及代號
具有示值軟校準功能
有充電指示及低壓報警功能
可打印任意份測試結果
可自動關機
可自行更換充電電池
技術參數
測量范圍：(170～960)HLD (17.9-69.5)HRC
測量方向：360°
示值重復性：6HLD(HLD=760時)
硬度制：里氏、肖氏、布氏、洛氏B、洛氏C、維氏
示值誤差：±6HLD(HLD=760時)
使用溫度：0℃～40℃
相對濕度：≤90%
外形尺寸：125×70×30（mm）
重 量：300g
TH140A里氏硬度計標準配置
主機、D型沖擊裝置、隨機里氏硬度塊（HLD值）、充電器、隨機PC軟件、USB線、尼龍刷、合格證書、使用說明書、密碼包裝箱
里氏硬度計分類
全角度里氏硬度計、數顯里氏硬度計、便攜式里氏硬度計、筆式里氏硬度計
測試原理
1.測試原理
隨著單片技術的發展，1978年，瑞士人Leeb博士首次提出了一種全新的測硬方法，它的基本原理是具有一定質量的沖擊體在一定的試驗力作用下沖擊試樣表面，測量沖擊體距試樣表面1mm處的沖擊速度與回跳速度，利用電磁原理，感應與速度成正比的電壓。里氏硬度值以沖擊 體回跳速度與沖擊速度之比來表示。
計算公式：HL=1000*（VB/VA）
式中：HL——里氏硬度值
VB——沖擊體回跳速度
VA——沖擊體沖擊速度
2.測試步驟
（1） 將被檢測物體應平放于地面，必須保證絕對平穩，不得有任何晃動，被檢測位置不得有懸空狀態，必要時需加支撐塊；
（2）打開硬度計→物體的材料設置→硬度值設置（HRC\HRB\HB）→硬度檢測方向設置→開始硬度檢測；
（3）將沖擊裝置壓緊在被測表面并向下按一下，1s后再按硬度計上面凸出的小圓柱，硬度值就會自動顯示出來，在這過程中操作人員必須將沖擊裝置放穩，方向也應與被測面保持垂直狀態；
（4）每個檢測部位應至少測試3個點，兩測試點之間距離應≥3mm，測試完后取平均值做為該部位硬度，并記錄，然后進入下一個部位檢測；
（5） 測試結果與物體的要求進行比較，達到要求為合格，轉入下一道工序；不合格則轉入隔離區，記錄檢測結果；
使用要求
在 現場工作中，經常遇到曲面試件，各種曲面對硬度測試結果影響不同，在正確操作的情況下，沖擊落在試件表面瞬間的位置與平面試件相同，故通用支撐環即可。但當曲率小到一定尺寸時，由于平面條件的變形的彈性狀態相差顯著會使沖擊體回彈速度偏低，從而使里氏硬度示值偏低。因此對試樣，建議測量時使用小支撐環。對 于曲率半徑更小的試樣，建議選用異型支撐環。
一、對被測試件的一般要求試件表面應潔凈，無灰塵，無油污和無氧化皮。
二、對試件表面溫度的要求試件表面的溫度不能過熱，要求溫度小于120℃。測試最佳溫度為4℃-38℃。
三、對試件表面粗糙度的要求試件表面粗糙度應滿足下表的要求，試件表面的粗糙度不但影響測試精度，而且影響沖擊球頭的使用壽命。
|
沖擊裝置類型
|
試件表面粗糙度Ra
|
相當于原國標
|
|
D DC D+15 E DL
|
2μm
|
6
|
|
G
|
7μm
|
4
|
|
C
|
0.4μm
|
8
|
四、對試件重量的要求
1、對足夠重的試件不需要支撐，直接進行測試。
2、對重量不太重的試件，有懸伸部分的試件以及薄壁試件，在測試時應使用物體支撐，以避免沖擊力引起試件的扭曲、變形和移動。
3、對重量較小的試件，應使其與重量大與5kg的支撐體牢牢耦合，要求試件與支撐體表面必須平整、光滑，耦合劑(凡士林，機油等)用量不宜過多，測試方向必須垂直于耦合平面。沖擊裝置與試件重量的關系見下表：
|
沖擊裝置類型
|
不需固定支撐
|
需固定支撐
|
需耦合
|
|
D DC D+15 E DL
|
5kg
|
2kg
|
0.1kg
|
|
G
|
15kg
|
5kg
|
0.5kg
|
|
C
|
1.5kg
|
0.5kg
|
0.02kg
|
五、對試件表面硬化層厚度的要求對于表面覆有硬化層的試件，為保證測試精度，要求對應于不同的沖擊裝置試件表面硬化層厚度應符合下表規定：
|
沖擊裝置類型
|
試件表面硬化層最小厚度
|
|
D DC D+15 E DL
|
0.8mm
|
|
G
|
------
|
|
C
|
0.2mm
|
六、對板材、管壁型試件厚度的要求對于板材、管材和其它薄片型試件的測試，為保證測試精度，要求對應于不同的沖擊裝置試件厚度應符合下表
|
沖擊裝置類型
|
被測試件最小厚度
|
|
D DC D+15 E DL
|
3mm
|
|
G
|
10mm
|
|
C
|
1mm
|
七、對曲口試件保證測試精度的要求使用D型沖擊裝置，要求試件曲面半徑大于30mm；使用G型沖擊裝置，要求試件曲面半徑大于50mm。對不滿足上述要求的球面、柱面和凹面等曲口試件，為保證測試精度，應采用異型支撐環（選購件）。
異型支撐環有如下規格：
1、外圓球面：K10-15mm，K14.5-30mm。
2、內圓球面：HK11-13mm，HK12.5-17mm，HK16.5-30mm。
3、外圓柱面：Z10-15mm，Z14.5-30mm，Z25-50mm。
4、內圓柱面：HZ11-13mm，HZ12.5-17mm，HZ16.5-30mm。
5、特殊外形：UN
八、對試件表面無磁性的要求試件表面不能帶有磁性，帶有磁性的試件將影響測試精度。要求試件剩磁應小于4G。
九、對試件無振動的要求測試時，試件所處的四周環境不應有振動，否則會影響測試結果。

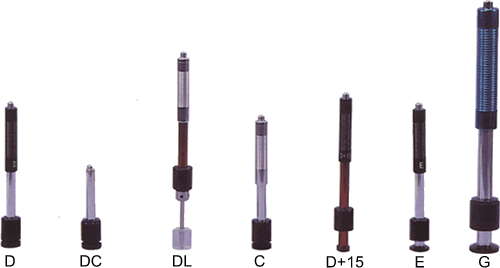

沖擊裝置
里氏硬度計有D、DC、D=15、C、G、E、DL七種：
D：外型尺寸：f20*70mm，重量：75g.通用型，用于大部分硬度測量。
DC：外型尺寸：f20*86mm，重量：50g。沖擊裝置很短，主要用于非常局促的地方，例如孔或圓筒內。
D+15：外型尺寸：f20*162mm，重量：80g。頭部細小，用于溝槽或凹入的表面硬度測量。
C：外型尺寸：f20*141mm,重量：75g。沖擊能量最小，用于測小輕、薄部件及表面硬化層。
G：外型尺寸：f30*254mm，重量：250g。沖擊能量大，對測量表面要求低。用于大、厚重及表面較粗糙的鍛鑄件。
E：外型尺寸：f20*162，重量80g壓頭為人造金剛石，用于硬度極高材料的測定。
DL：外形尺寸：f20*202mm，重量：80g頭部更加細小，用于狹窄溝槽及齒輪面硬度的測定。
測量范圍
根據里氏原理，只要材料具備一定剛性，能形成反彈，就能測出準確的里氏硬度值，但很多材料里氏與其它制式的硬度沒有相應的換算關系，里氏硬度計只裝了9種材料的換算表。具體材料如下：鋼和鑄鋼，合金工具鋼，灰鑄鐵，球墨鑄鐵，鑄鋁合金，銅鋅合金，銅錫合金，純銅，不銹銅。
對于一些特殊材料的試樣，用戶可使用公司提供的擬合曲線軟件做專用換算表。在實際生產中，使用的金屬材料多種多樣， 由于里氏硬度計對材料的加工方式、材料的合金元素組成敏感，而里氏硬度計芯片中儲存的硬度換算表不可能都滿足用戶的需要，用戶在測試中，可以使用擬合軟件做自己專用的硬度換算表。
|
材料
|
硬度制
|
沖擊裝置
|
|
|
|
|
|
D/DC
|
D+15
|
C
|
G
|
E
|
DL
|
|
Steel and cast steel
鋼和鑄鋼
|
HRC
|
17.9～68.5
|
19.3～67.9
|
20.0～69.5
|
|
22.4～70.7
|
20.6～68.2
|
|
HRB
|
59.6～99.6
|
|
|
47.7～99.9
|
|
37.0～99.9
|
|
HRA
|
59.1～85.8
|
|
|
|
61.7～88.0
|
|
|
HB
|
127～651
|
80～638
|
80～683
|
90～646
|
83～663
|
81～646
|
|
HV
|
83～976
|
80～937
|
80～996
|
|
84～1042
|
80～950
|
|
HS
|
32.2～99.5
|
33.3～99.3
|
31.8～102.1
|
|
35.8～102.6
|
30.6～96.8
|
|
Steel鍛鋼
|
HB
|
143～650
|
|
|
|
|
|
|
CWT、ST
合金工具鋼
|
HRC
|
20.4～67.1
|
19.8～68.2
|
20.7～68.2
|
|
22.6～70.2
|
|
|
HV
|
80～898
|
80～935
|
100～941
|
|
82～1009
|
|
|
Stainless steel
不銹鋼
|
HRB
|
46.5～101.7
|
|
|
|
|
|
|
HB
|
85～655
|
|
|
|
|
|
|
HV
|
85～802
|
|
|
|
|
|
|
GC. IRON
灰鑄鐵
|
HRC
|
|
|
|
|
|
|
|
HB
|
93～334
|
|
|
92～326
|
|
|
|
HV
|
|
|
|
|
|
|
|
NC、IRON
球墨鑄鐵
|
HRC
|
|
|
|
|
|
|
|
HB
|
131～387
|
|
|
127～364
|
|
|
|
HV
|
|
|
|
|
|
|
|
C．ALUM
鑄鋁合金
|
HB
|
19～164
|
|
23～210
|
32～168
|
|
|
|
HRB
|
23.8～84.6
|
|
22.7～85.0
|
23.8～85.5
|
|
|
|
BRASS
銅鋅合金
（黃銅）
|
HB
|
40～173
|
|
|
|
|
|
|
HRB
|
13.5～95.3
|
|
|
|
|
|
|
BRONZE銅錫合金
（青銅）
|
HB
|
60～290
|
|
|
|
|
|
|
COPPER純銅
|
HB
|
45～315
|
|
|
|
|
|
影響因素
1、數據換算產生的誤差
里氏硬度換算為其它硬度時的誤差包括兩個方面：一方面是里氏硬度本身測量誤差，這涉及到按方法進行試驗時的分散和對 于多臺同型號里氏硬度計的測量誤差。另一方面是比較不同硬度試驗方法所測硬度產生的誤差，這是由于各種硬度試驗方法之一間不存在明確的物理關系，并受到相互比較中測量不可靠影響的原因。
2、特殊材料引起的誤差
存貯在硬度儀中的換算表對下列鋼種可能產生偏差：
所有奧氏體鋼耐熱工具鋼和萊氏體鉻鋼（工具鋼類）硬質材料會引起彈性模量增加，從而使L值偏低。這類鋼應在橫截面上進行測試局部冷卻硬化會引起L值偏高磁性鋼由于磁場影響，會使L值偏低。
表面硬化鋼，基體軟，會使L值偏低，當硬化層大于0.8mm時（C型沖擊裝置為0.2mm）則不影響L值。
3、齒輪檢測中的誤差
一般情況下，由于齒面較小，測試誤差相對較大，對此，用戶可根據情況設計相應的工裝，將有助于減小誤差。
4、材料彈性、塑性的影響
里氏值除與硬度、強度相關外，更與彈性模量有關，硬度值是材料硬度和塑性的特征參數，因為兩者的成分必然是共同測定的。
在彈性部分，首先明顯受E模量影響，在這方面當材料的靜態硬度相同，而E值大小不同時，E值低的材料，L值較大
5、熱軋方向造成的誤差
當被測工件系熱軋工藝成型時，如果測試方向與軋制方向一致，會因彈性模量E偏大而造成測試值偏低，故測試方向應垂直于熱軋方向。例如：測圓柱截面硬度時，應在徑向測試為好。（一般圓柱熱軋方向為軸向）。
6、試樣重量、粗糙度、厚度的影響
7、試件磁性應小于300高斯
8、其它因素的影響
測量管件硬度時須注意：管件注意穩固支撐，測試點應靠近支撐點且與支撐力平行，管壁較薄在管內放入適當芯子。
如何選擇
里氏硬度計屬于計量檢測儀器，在保證產品質量、進行失效分析方面起著重要作用，因此選擇好里氏硬度計對于使用者來說是個關鍵問題。
⒈選擇進口還是國產里氏硬度計？
瑞士PROCEQ公司于1977年發明了里氏硬度計，該公司生產的里氏硬度計是世界一流的，世界上許多國家都采用該公司的技術標準作為本國家的計量標準，中國的國家計量標準也是參照PROCEQ公司的技術標準制定的。瑞士PROCEQ公司生產的里氏硬度計的主要特點是 一臺主機可以配置七種不同類型的沖擊裝置。進口里氏硬度計在性能上是無可挑剔的，但進口里氏硬度計價格比較貴，購買進口D型標準配置的里氏硬度計約需人民 幣七萬元左右，且出了問題維修不方便。國產里氏硬度計的特點是價格便宜，購買國產D型標準配置的里氏硬度計約需人民幣一萬多元。但國產里氏硬度計有優劣之 分，購買時須慎重選擇。時代集團是國內首家生產里氏硬度計的廠家，從1978年開始研發生產以來，公司生產的里氏硬度計，洛氏硬度計，粗糙度儀，探傷儀， 測溫儀，測厚儀等無損檢測儀器在國際上享有很高的聲譽，同時也為國內各大客戶有效的降低有生產成本.時代公司生產的硬度計是符合國家標準和國際標準且具有 互換一致性的也是國內唯一一家不是采用修正的方法生產里氏硬度計的企業.
⒉如何鑒別里氏硬度計的優劣？
真正的里氏硬度計是符合國家標準和國際標準且具有互換一致性的。雖然中國有關部門制定了里氏硬度計國家標準，有些生 產廠家的技術實力由于達不到生產符合標準里氏硬度計的水平，因此采用修正的方法生產里氏硬度計，其產品雖也名為里氏硬度計，但與真正的里氏硬度計相去甚遠，原本測值不準的硬度計經過修正后也可以達到測試硬度試塊準確的要求，因此用戶要選擇好里氏硬度計需要注意真正里氏硬度計的以下特征：
①沖擊裝置具有互換性。里氏硬度計的一臺主機可以同時配置七種不同類型的沖擊裝置；若干支同一種類的沖擊裝置可以配置在一臺主機上。
②沖擊裝置的沖頭具有可更換性。里氏硬度計沖擊裝置的沖頭具有可更換性。同一種類沖擊裝置的沖頭可以相互替換而不影響測值。
③里氏硬度計不具有可調整性。里氏硬度計出廠后不具有可調整性，由于球頭的磨損造成測值不準時，應采用更換球頭的辦法解決。
④里氏硬度計測量誤差在硬度的全范圍滿足標準要求。里氏硬度計測量誤差在硬度的整個范圍從低到高都是滿足標準規定的誤差要求的。
使用須知
一、注意使用環境
避免鐵屑、氧化皮、灰塵等異物進入機器內部，造成電路短路燒毀機器，避免在強電磁干擾的場合應用，如：小靈通天線、高頻爐等周圍，造成儀器工作異常，應該在工作溫度在0℃～40℃，相對濕度≤90%，無強光直射，無振動、無強烈磁場、無腐蝕性介質及嚴重粉塵的環境下工作。
二、對被測試件的要求
里氏硬度計在使用過程中應先注意被測試件的要求，確保試件表面應潔凈，無灰塵、油污和氧化皮，可用砂輪機先將被測件表面局部打磨，顯出金屬色。試件表面的溫度不能過高，要求溫度小于120℃。測試最佳溫度為4℃-38℃。
三、分析所要測試的試件的特點
試件的表面應光滑，試件不能帶磁，試件的材料應和儀器預置的材料對應，試件的厚度應達到測試要求，試件的外形尺寸和支承環相吻合。
四、對試件進行測試
對于中型試件及小型試件，須要做支承或粘合處理，對于異型材料需做對比實驗即用同硬度制的臺式硬度計在同一試件上測試對比做對比曲線，以確保測試精度的準確性。
行業應用
熱 處理是提高和保證機械產品質量及可靠性、提高制造業市場競爭力的重要基礎之一，其行業水平的高低對制造業發展起著舉足輕重的作用。我國的熱處理行業除了少數廠家外，總體水平遠不能適應加入WTO后熱處理行業面臨的更激烈的市場競爭環境。在這其中，我國的熱處理檢測設備更為落后。嚴重的限制和阻礙了工藝技術的發展和造成產品質量的不穩定，更重要的是不能有效的防止產品出現不必要的質量事故。下面我就機械零件、工模具熱處理后最常用的硬度測試來舉例。
硬度是衡量金屬材料軟硬的一個指標，硬度值實際上不是一個單位的物理量，它是表征著材料的彈性、塑性、形變、強化 率、強度和韌性等一系列不同物理量組合的一種綜合性能指標，一般可以認為硬度是指金屬表面上不大體積內抵抗變形破裂的能力。采用便攜式里氏硬度計進行硬度檢測的實用價值在于不必破壞工件并可成批檢驗零件，已成為產品質量檢查、制定合理工藝和分析產品質量的重要實驗方法之一。
根據對里氏硬度計的使用狀況與使用方式，里氏硬度計是壓入和回跳硬度值組合的一種測試方式，從結構上有它獨特而又廣泛的實用性，尤其是測試大中型尺寸而且形狀復雜的工件及工模具的硬度值與失效分析，具有其他類型硬度計不可替代的優勢。
檢測應用
一、用里氏硬度計測試硬度來分析、驗證大型齒軸、內齒圈預處理工藝及滲碳淬火工藝的方法：
預處理工藝后測試
這道工藝操作后的質量直接影響滲碳工藝操作后齒軸、內齒圈滲碳層硬度分布的均勻性、齒部的變形量。更重要的是芯部的 強度（未滲層）。當用里氏硬度計測試齒軸的齒部及柄部、內齒圈的外圓內徑及端面，如果發現測試的同一區域硬度最高和最低的相差較大，在審查儀表爐溫、裝爐方式、工藝冷卻方式都正常的前提條件下，就可根據硬度值高低差值及分布的狀況，推斷出工件內組織存在著偏析或帶狀組織。如金相圖片顯示的帶狀偏析
因為用硬度法測試的實況是測試點在黑色的珠光體帶硬度偏高，在白色鐵素體帶硬度偏低。這種組織缺陷在隨后的滲碳淬火 工藝操作中是不可能消除，而是被保留下來。一旦大型齒軸、內齒圈存在這種組織缺陷，在裝機使用時不僅會造成使用壽命短的問題，而且常造成重大設備事故。當我們通過測試硬度法可推斷出鍛件中有這種帶狀偏析后，立即采用固溶處理工藝操作或其他消除帶狀偏析的工藝即可消除缺陷，從而防止設備事故的發生、減少損 失。
滲碳工藝后測試
這道工藝是齒軸與內齒圈的最終熱處理工藝，通常檢驗人員只對試樣測試HRC硬度，
然后再切開試樣做金相分析：滲層馬氏體級別、碳化物級別、形態分布、殘余奧氏體量形態、心部馬氏體級別，再用顯微硬 度計測試滲層從表層至HV550硬度為深層深度以上操作作為終檢。但從現場發生齒軸早期失效斷軸，齒部嚴重磨損的事故分析中發現，實物的硬度低于試樣的硬度，尤其常常出現在深層滲碳時，原因是實物齒軸、內齒圈與試樣不是同塊料上截取下來的，也不是同一爐所做的預處理。這樣在實物與試樣滲前原始組織不同，滲 后的組織與硬度有一定差異，更主要的是在整個滲碳工藝操作中，由于工件的擺放及滲碳表面積巨大的差異（化學熱處理吸收過程的相界面反應及主要因素中有一條滲入介質各組分的濃度與工件表面狀態、表面形狀、表面積大小及表面能量對化學熱處理過程有極其重要的影響）把里氏硬度計測試出的硬度與試樣上洛氏硬度計及 顯微硬度計測試出的硬度相比較、加之對試樣滲層的金相組織分析結合起來，就可較快而準確的找出產生質量問題的原因。加之作必要的工藝調整，可在工件組裝前就把事故隱患消除。
二、用里氏硬度計測試硬度來分析、驗證中大型復雜結構模具工藝，
這是一支用馬氏體不銹鋼所制作的飼料模具，主要用于生產飼料。模具上有10000～27000個孔，每小時有10噸的混合飼料粉狀物從模孔區擠出成為顆粒狀。所以環模質量與使用壽命的關鍵控制點是環模上?？讌^(qū)的硬度與滲層。以下是?？啄p的實物圖片：
由于模具尺寸大，而且?？追植荚谕鈭A上，測試點是個曲面，孔與孔之間的間距一般有3～4mm，在這種條件下正好發揮 了里氏硬度計的多樣適用性與小巧攜帶方便的特點，能夠準確的測試出?？滋帉嶋H硬度。根據實測的硬度以及對試塊所作的金相分析，可更合理的修正和制定工藝，充分發揮材料潛力，提高使用壽命。如環模一小時出10噸飼料，當延長10小時使用壽命就可出100噸飼料，會給企業帶來巨大的經濟效益。
三、工模具失效分析中里氏硬度計的作用
材質5CrMnMo大型熱鍛模具在使用中常因為型腔早期磨損、塌陷而失效。
當用里氏硬度計對磨損區測試硬度時發現磨削的硬度值低于未使用前測試的硬度（38～42HRC）在32～34HRC 范圍。這就說明在紅熱的毛坯（>10000C）對型腔加熱的第二階段（毛坯在型腔加熱大體可分為四個階段）,受熱量大約在80%～85%時，因模腔壁厚散熱慢，某些點區溫度高達6500C以上。當模具型腔因傳導受熱后溫度超過模具回火溫度，模具在工作過程中是處在繼續回火過程階段，將繼續發生組織與性能的變化，就造成了磨損區硬度值的降低而發生熱磨損，就表明5CrMnMo這種熱作模具鋼不適宜做大型模具。當選用600～6500C溫區內服役的熱作 模具如3Cr2W8V，3Cr3Mo3VNb這類熱穩定性、熱強性、屈服強度的熱作模具鋼比采用5CrMnMo更適宜。
在中國這個工業化進程還遠沒有完成的情況下，迫切需要努力縮短與國際先進制造水平的差距，作為企業必須從戰略高度上 來認識到熱處理行業，不僅從設備、工藝，尤其是檢測設備急需要不斷吸取國內外新技術，更要看在熱處理企業中實際生產應用的情況。這才是一個非常明智的舉措，因為在加入WTO后按世貿規則有五年過渡期，對我國制造業而言，這是一個非常關鍵的時期，之所以說是關鍵是因為過渡期后我國制造業企業基本上將處于國外大公司同等競爭地位，而且在這過渡期中，我們尚可充分準備提升競爭力，所以這是對企業非常緊迫的要求。
